廣州亞運會開閉幕式電力監控系統的設計與應用

發布時間:2020-08-03 10:20 瀏覽次數: 作者:admin
基本信息:
項目名稱:廣州亞運會開閉幕式電力監控系統的設計與應用
項目地點:廣州
實施時間:2010年3月

項目簡介:
海心沙島位于廣州市珠江內江心沙洲,在珠江北主航道上,2010年第16屆廣州亞運會開幕式以及半個月后的閉幕式在此隆重舉行。安科瑞電氣股份有限公司于2010年3月承接了廣州亞運會開閉幕式電力監控系統項目。整個系統采用Acrel-2000型電力監控系統,實現了配電網絡在監控室中智能管理的功能,省去了值班人員現場操作的繁瑣性,提高了供電質量和管理水平。
整個島內的供電由現場發電以及廣州市供電局供電兩部分組成,整個配電設施全部位于舞臺下方的地下空間,包括四個配電區域,分別是:(1#)綜合變配電房、舞臺(2#)綜合變配電房、地下空間(3#)綜合變配電房、舞臺(4#)綜合變配電房,每個配電房包括10KV高壓配電柜、直流屏、0.4KV低壓配電柜、發電機、變壓器等。在亞運會開閉幕式當晚,所有涉及表演、噴泉、音響等重要回路全部由現場發電機供電,其余看臺、照明等由廣州市供電局供電。
作為洲際大賽的開閉幕式會場,其對供配電系統的穩定性,安全性要求極高。因此,在每個綜合變配區域設置一個電力監控系統工作站,實現對本變配電房各運行設備的運行狀態的檢測、預警,故障分析、統計輸出與自動控制;在看臺設備監控中心設一個中央控制室,系統服務器和主管理工作站設于該中央控制室,所有變配電房電力參數通過光纖傳輸至中央控制室。同時在廣州市供電局10樓設置電力監控系統工作站,數據通過網絡公司局域網,通過廣東省104規約傳輸至供電局調度中心。從多方位,全角度,深層次來確保亞運供電萬無一失。

系統實現的功能:

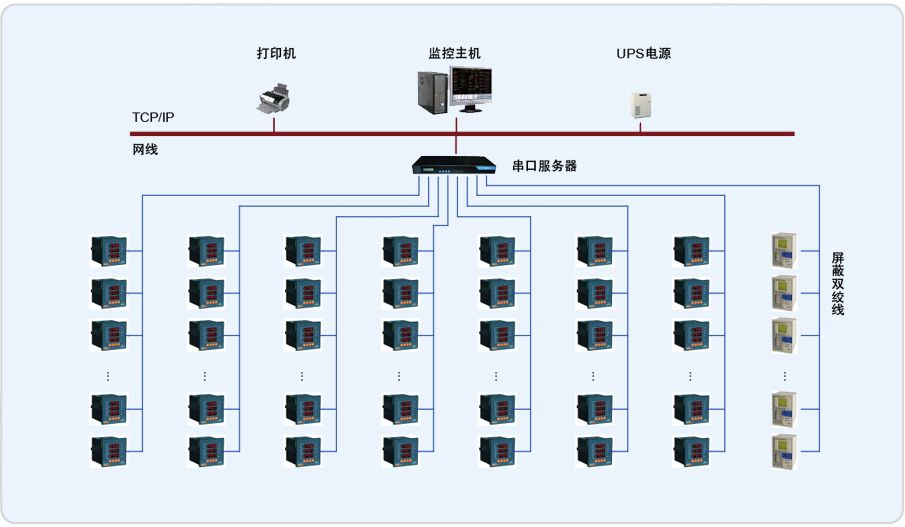

Acrel–2000軟件通過中間采集設備采集現場電力監控儀表數據,并在系統一次圖顯示出來。主要實現功能如:遠程抄表查,詢各個配電室各個回路按照時間段進行歷史數據查詢。趨勢曲線,功率實時趨勢顯示及歷史趨勢查詢功能。系統遙信狀態報警,根據本系統的設計意圖,如果重要回路或者照明回路三相中某一相電流負荷超過額定值的90%,系統必須立刻發出聲光報警并彈出指示框指明報警源,提醒管理人員注意負載的三相平衡和負載率,同時自動記錄事件發生的時間和回路名稱,以便用戶查詢,追憶故障原因。
